Geschroefde (screw type) breekplaathouders
De Screw Type-breekplaathouder is een metalen (316 SS) houder met aan de inlaatzijde een draadaansluiting. De unit is eenvoudig te monteren en biedt een veilige en betaalbare oplossing wanneer u uw installatie moet beveiligen tegen overdruk of onderdruk.
Dit screw type breekplaathouder wordt met name toegepast in airco- en koelsystemen, hoge drukreinigers, drukvaten en autoclaven.

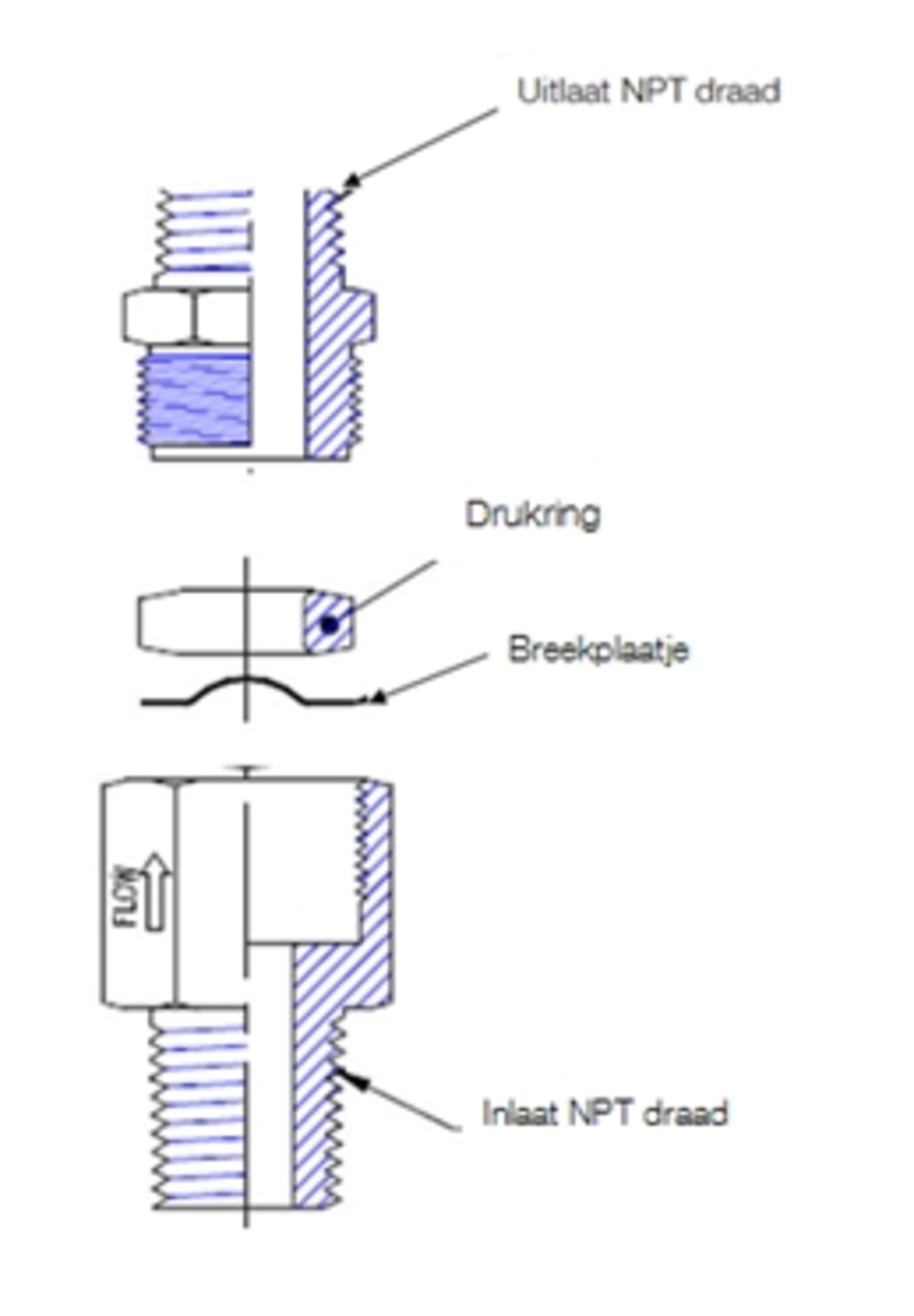

De houder bestaat uit 4 delen:
- de inlaathouder met 1/4" of 1/2" NPT draadaansluiting
- de breekplaat
- de drukring
- de uitlaathouder

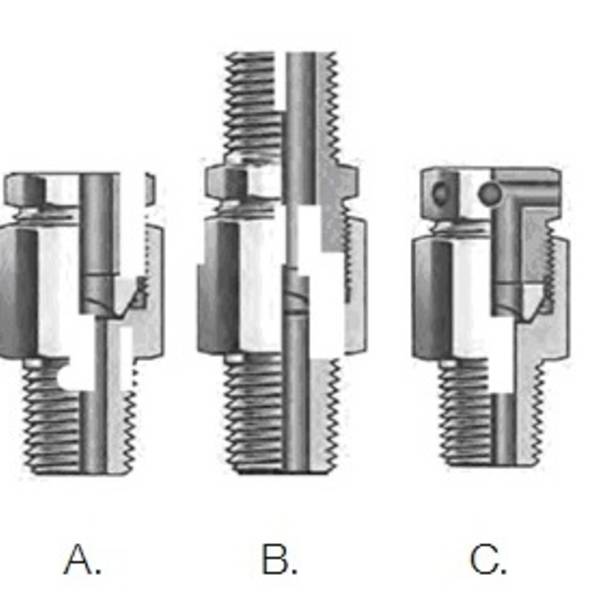

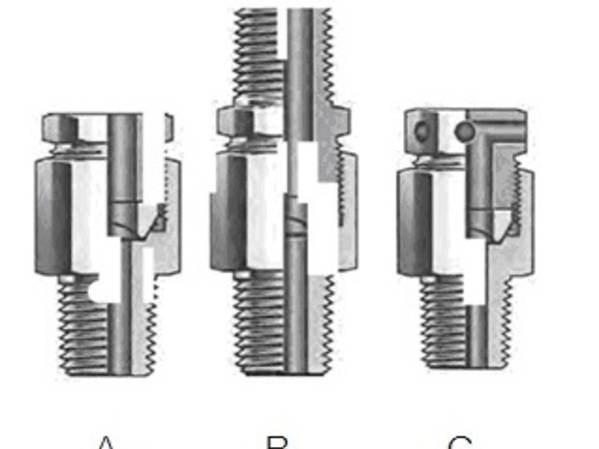

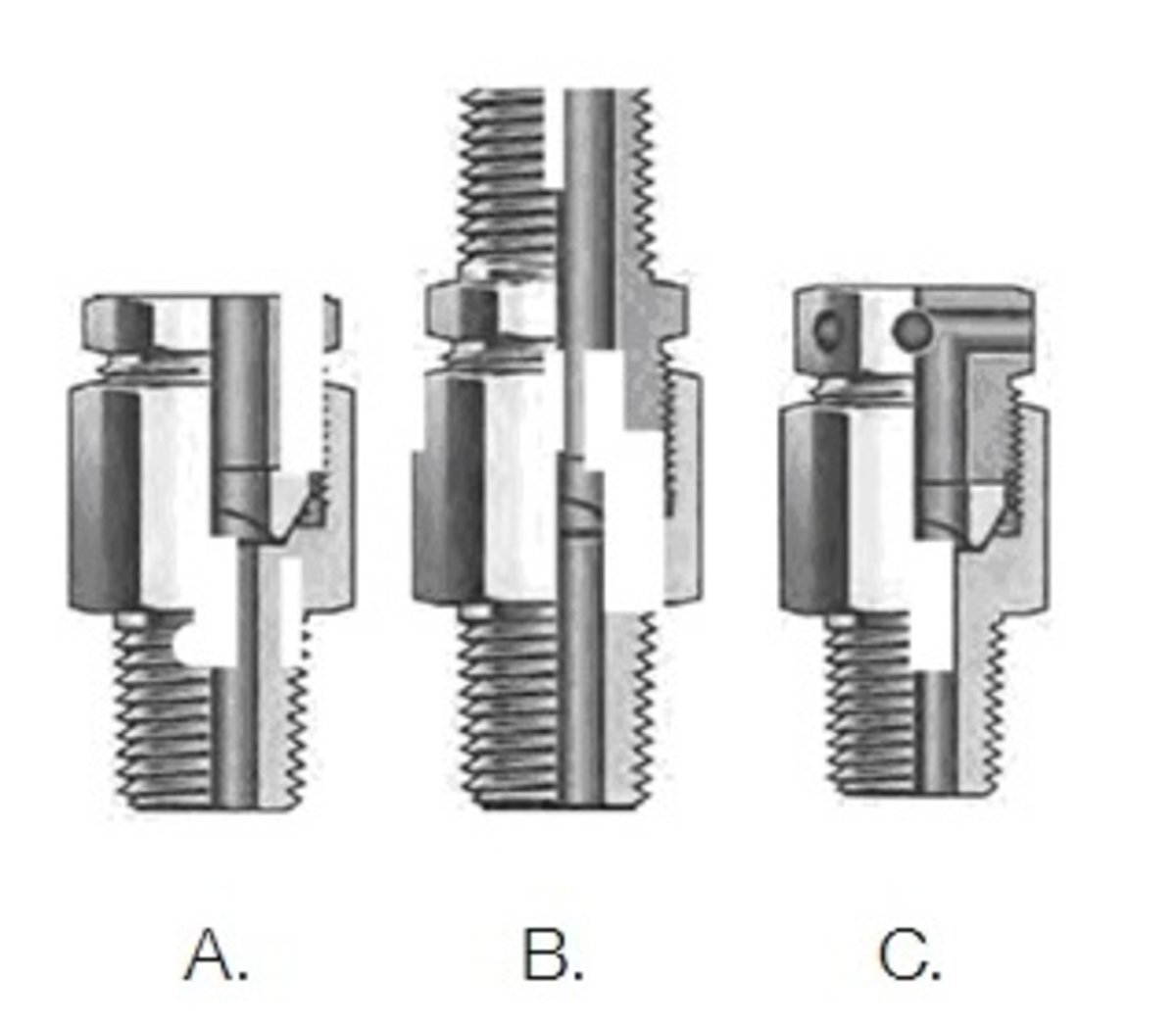

De uitlaat is leverbaar in meerdere uitvoeringen (zie afbeelding 1):
- open
- 1/2" NPT draadaansluiting
- geluiddempend "muffled"
Plaatsing screw type breekplaathouder
U plaatst de breekplaat en de drukring in de inlaathouder. Vervolgens schroeft u de uitlaathouder op de inlaathouder. Op die manier wordt de compressie verkregen die nodig is om de breekplaat goed af te dichten.
Typen breekplaten voor geschroefde houder
Standaard wordt bij een geschroefde houder een forward acting (tension loaded) breekplaat gebruikt, met een vlak of 30° zittingsvlak. Ze zijn leverbaar in nikkel, aluminium, 316 SS, Monel en Inconel. De diameters variëren van 7/16", 1/2" en 11/16" en zijn geschikt voor breekdrukken tot 1035 barg.
Voor meer informatie over deze geschroefde breekplaathouders kunt u ons natuurlijk altijd mailen of bellen (info@hitma-breekplaten.nl;reacties@hitma.nl tel. +31 (0)297 514818).
